Deoliatore con by-pass

Impianto integrato completo per il trattamento delle acque su aree fino a 1000 mq, certificato per lo scarico in AS acque superficiali

Categoria:

Descrizione

Il deoliatore è un impianto per la separazione di benzine, oli e altre frazioni leggere dei prodotti petroliferi presenti sulle acque di dilavamento in genere. Il deoliatore è dotato di un sistema di by-pass interno per l’eccedenza delle portate e di uno speciale filtro di poliuretano espanso che favorisce l’aggregazione delle particelle più leggere e ne facilita la risalita. Sulla parte inferiore della vasca avviene la sedimentazione dei corpi grossolani separabili.

Descrizione tecnica

Deoliatore a coalescenza con by-pass incorporato in polietilene da interro a forma cilindrica verticale, a spessore costante delle pareti e struttura irrigidita da nervature verticali ed orizzontali. All’interno del deoliatore sono presenti il condotto di by-pass con relativo stramazzo calibrato e una cartuccia estraibile con filtro a coalescenza per l’aggregazione e la separazione delle particelle di liquido leggero. Sulla parte superiore della vasca sono presenti n. 2 tappi con chiusura a baionetta di cui uno del Ø 600 per operazione di pulizia e ispezione effluente finale. Il deoliatore è realizzato secondo quanto previsto dalla UNI EN 858-1/2 a marcatura CE e certificazione DOP, adatto alla separazione dei liquidi leggeri per il trattamento delle acque di dilavamento provenienti da superfici pavimentate, idoneo allo scarico in acque superficiali o al trattamento successivo.
Il deoliatore è indicato per superficie di piazzale inferiore ai 1000 m²

Scarico finale : AS acque superficiali

Fornito con la certificazione per lo scarico in acque superficiali

Rendimenti Depurativi:

Rimozione sostanze sedimentabili > 90%

Classe I idrocarburi < 5 mg/l

Norme e certificazioni

Conforme alle norme :

UNI EN 858/1-2

Rispetta le prescrizioni:

D.Lgs n. 152 del 03/04/2006 parte III

Parametri di calcolo

Carico idraulico: 5,5 litri/sec x 1000 mq di piazzale scoperto

Portata al by-pass: 5 x NS

Coefficiente di afflusso: 1 (piazzale scoperto)

Coefficiente di afflusso: 0,5 (piazzale coperto)

1 posto auto: 20 mq

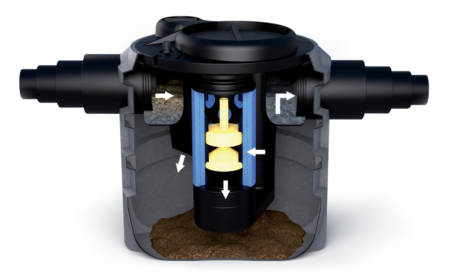

  1. tappo ispezione diam 620
  2. tappo ispezione diam 200
  3. sfiato in gomma diam. 40
  4. tubo in pvc entrata diam. 125-315
  5. otturatore a galleggiante
  6. cartuccia filtro coalescenza
  7. filtro a coalescenza
  8. dispositivo by-pass
  9. sifone uscita acqua depurata
  10. tubo pvc  entrata diam. 125
  11.  IN
  12. OUT

MODELLI DISPONIBILI:

Modello DEC BY 1200

POSTI AUTO : 27

PIAZZALE SCOPERTO MQ 540

NS: 3 l/s; portata max 15 lt/s; sedimentazione 300 lt; oli lt. 30; volume utile lt. 980

Modello DEC BY 1600

POSTI AUTO : 36

PIAZZALE SCOPERTO MQ 720

NS: 4 l/s; portata max 20lt/s; sedimentazione 400 lt; oli lt. 40; volume utile lt. 1500

Modello DEC BY 2000

POSTI AUTO : 64

PIAZZALE SCOPERTO MQ 1270

NS: 7 l/s; portata max 35 lt/s; sedimentazione 700 lt; oli lt. 70; volume utile lt. 1730

Altri modelli standard su richiesta
